گرماتاب مدل ST

اطلاعات کامل این صفحه از وب‌سایت رسمی‌شرکت گرمایش آسایش به ساختار جدید منتقل شده است.

خانه←گرماتاب مدل ST
داده‌های فنی محصول

جدول مشخصات گرماتاب ST

تمام مقادیر نسخه اصلی به ساختار متنی، واکنش‌گرا و قابل ویرایش تبدیل شده‌اند.

مدل‌ها و ظرفیت حرارتی

حداقل ارتفاع نصب و دامنه ظرفیت هر مدل مطابق جدول مرجع شرکت.

مدلحداکثر ظرفیت BTU/HRحداکثر ظرفیت Kcal/HRحداقل ظرفیت BTU/HRحداقل ظرفیت Kcal/HRحداقل ارتفاع نصب (m)
ST 4040,00010,079.825,0006,299.83
ST 5050,00012,599.731,5007,937.83
ST 6060,00015,119.738,0009,575.83.5
ST 7575,00018,899.650,00012,599.74
ST 8080,00020,159.650,00012,599.74
ST 9090,00022,679.657,00014,363.74
ST 100100,00025,199.563,00015,875.74
ST 110110,00027,719.569,50017,513.74
ST 120120,00030,239.476,00019,151.64
ST 125125,00031,499.480,00020,159.64
ST 130130,00032,759.482,00020,663.64.5
ST 140140,00035,279.388,50022,301.64.5
ST 150150,00037,799.395,00023,939.64.5
ST 160160,00040,319.3100,00025,199.55
ST 175175,00044,199.2110,00027,719.55
ST 180180,00045,359.2114,00028,727.55.5
ST 200200,00050,399.1125,00031,499.45.5
ST 225225,00056,699.0146,00036,791.36
ST 250250,00062,998.9162,00040,823.36
۰1

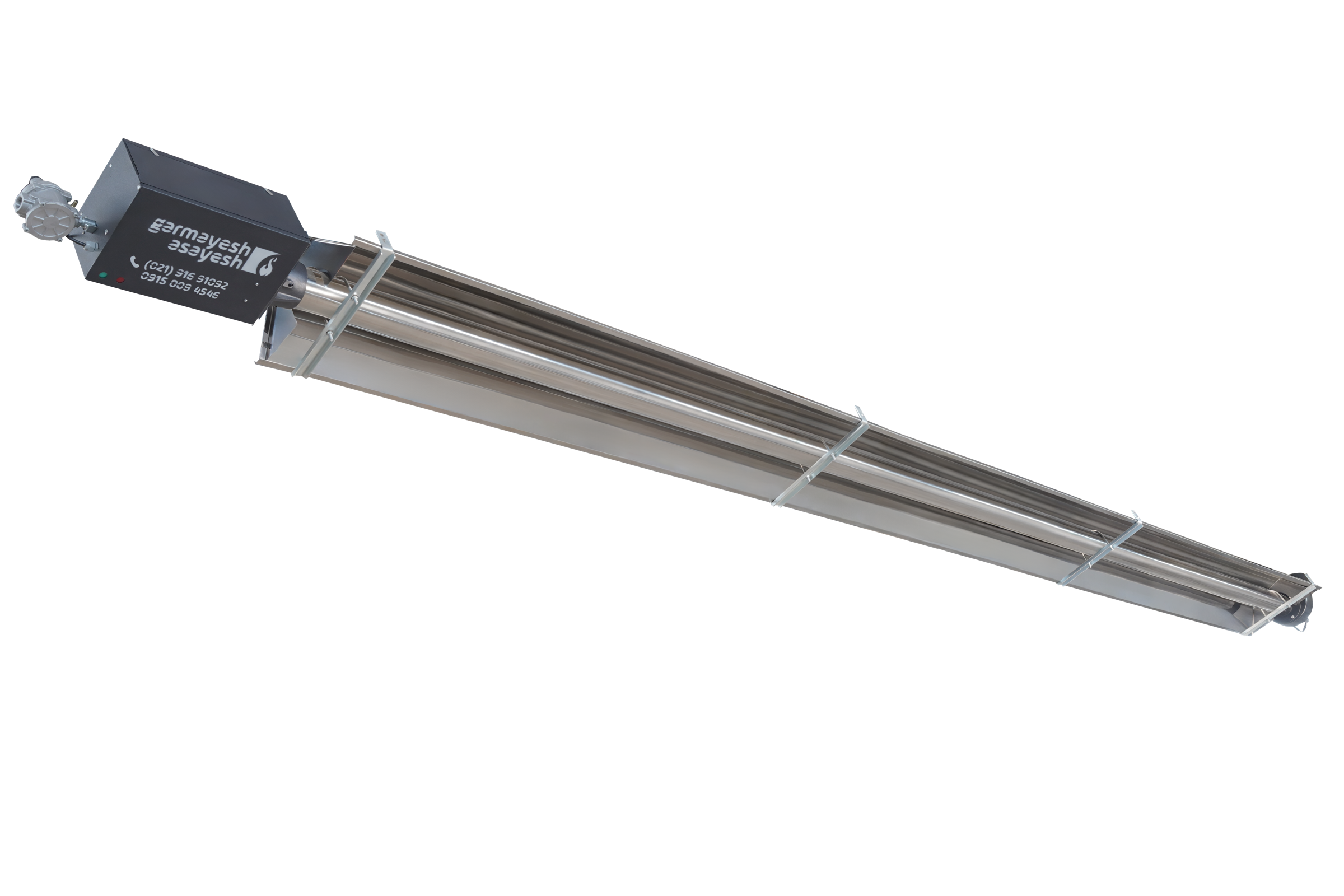

گرماتاب مدل ST

گرماتاب مدل ST در 19 سایز مختلف با ظرفیت‌های حرارتی گوناگون عرضه می‌شود و امکان طراحی سفارشی متناسب با نیازهای فضا را دارد. این محصول با مونتاژ اولیه در کارخانه و نصب و راه‌اندازی آسان در محل اجرا، فرآیند استفاده را بسیار ساده و سریع می‌سازد.

مدل ST مجهز به سیستم پیشرفته Preheat بوده و دارای لوله و رفلکتورهای تمام استیل با طراحی ویژه‌ای است که بیشترین میزان انتشار امواج تابشی را فراهم می‌کنند. این گرماتاب گزینه‌ای ایده‌آل برای تأمین گرمایش گلخانه‌ها، مرغداری‌ها و فضاهایی با ارتفاع پایین محسوب می‌شود.

۰2

طبقه‌بندی مدل‌های گرماتاب بر اساس ظرفیت حرارتی و الزامات نصب

گرچه جدول‌ها و فرمول‌های بالا برای راهنمایی در تعیین پوشش اشعه مادون‌قرمز به‌طور مستقیم زیر هیتر تابشی استفاده می‌شوند، اما در ساختمان‌های عایق‌بندی شده، تنها نیاز است ۵۰٪ از سطح کف توسط این اشعه پوشش داده شود.

نکته مهم این است که انرژی تابشی تولید شده توسط گرماتاب فقط به همان منطقه اصلی محدود نمی‌شود. در واقع، بخشی از این انرژی به سایر نقاط نیز منتقل می‌شود و تحت تأثیر همپوشانی حرارتی بین چند هیتر تابشی به‌عنوان یک الگوی تابشی ثانویه پخش می‌شود.

از آنجا که بتن به‌عنوان جنس کف گرما را به‌خوبی انتقال می‌دهد، سطح کف بعد از مدتی به دمای یکنواخت می‌رسد. مدت زمانی که برای رسیدن به این تعادل گرمایی نیاز است، به فاصله هیتر تابشی تا کف بستگی دارد.

۰3

مشعل و سیستم کنترل

رله هوشمند مجهز به نمایشگر و عیب‌یاب خودکار سامانه

سنسور اندازه‌گیری فشار هوا و سنسور تشخیص شعله پایدار جهت افزایش ایمنی

شیر گاز دومرحله‌ای برای افزایش تدریجی طول شعله و کاهش تنش واردشده به لوله‌های تابشی در ابتدای روشن شدن و افزایش ایمنی دستگاه

سیستم پیشرفته Preheat

دریچه تنظیم نازل

پوسته آلومینیومی، مقاوم در برابر زنگ زدگی و نفوذ ذرات گردوغبار و پاشش آب پرفشار ( IP55 ) با پوشش مقاوم الکترواستاتیک

پوسته دو جداره، دارای دو بخش مجزا برای محفظه احتراق و تجهیزات کنترلی جهت جلوگیری از گرم شدن بیش از حد مدارهای الکتریکی

شعله پخش کن فولادی با تحمل حرارتی بالا

امکان تأمین هوای محفظه احتراق از داخل یا خارج ساختمان

قطر استاندارد برای دریچه ورود هوای تازه. 4 اینچ برای مدل‌های ST 40 – ST 75 و 6 اینچ برای مدل‌های ST 80 – ST 250

دریچه شیشه‌ای جهت مشاهدهٔ شعله

تعمیر و نگهداری آسان

5 سال گارانتی مشعل

۰4

لوله‌های ساطع کننده امواج تابشی

قطر 4 اینچ و از جنس استیل یا فولاد آلومینایز، مقاوم در برابر حرارت بالا برای مدت زمان طولانی

متشکل از چندین قسمت جداگانه برای حمل راحت تر و مونتاژ در محل نصب

پوشش رنگ سیلیکونی روی سطح خارجی برای محافظت بیشتر در برابر خوردگی و افزایش ضریب تابش

مناسب جهت نصب افقی یا نصب با زاویه 45 درجه

15 سال گارانتی برای لوله‌های تابشی

۰5

رفلکتور

منعکس‌کننده‌های استیل با زوایای بیشتر دارای ضریب جذب پایین و امکان بازتاب 97٪

محصور شدن ابتدا و انتهای رفلکتور برای جلوگیری از اتلاف حرارتی به‌صورت همرفت و افزایش حداکثری تابش

۰6

فن

پره‌های هماهنگ و بدون بالانس از جنس فولاد آبکاری شده مقاوم در برابر حرارت و گشتاور بالا

پوسته از جنس آلومینیوم ، مقاوم در برابر خوردگی و حرارت بالا، بدون لرزش و صدای اضافی هنگام کار

موتور دارای کلاس حرارتی بالا و IP 55

۰7

سایر قطعات

توربولاتور مخصوص

جعبه فیوز مجزا برای هر دستگاه با فیوز 6 آمپر و چراغ آلارم

اتصال ورودی گاز 2/1 اینچ

کلاهک دودکش برای جلوگیری از برگشت محصولاتِ احتراق ( سفارشی )

ترموستات محیطی برای کنترل دما ( سفارشی (

توجه : توصیه می‌شود برای نصب گرماتاب در فضاهایی که ارتفاعی بیش از 600 متر از سطح دریا دارند با بخش پشتیبانی شرکت مشورت شود.

توجه : تمامی هیترهای تابشی شرکت گرمایش آسایش تحت لیسانس کمپانی Space Ray آمریکا تولید می‌گردد لذا تمامی استاندارد‌های ایمنی سازمان بهداشت حرفه ای آمریکا در هنگام نصب رعایت می‌شود.

فواصل ایمنی مشخص‌شده در بالا مربوط به مواد قابل اشتعال و مواد دیگری است که ممکن است با درجه حرارت 32 درجه سانتیگراد بالاتر از دمای محیط آسیب ببیند یا مشتعل شوند. فواصل ایمنی مربوط به مواد قابل اشتعال، که در معرض تابش گرماتاب قرار می‌گیرند در انتهای قسمت کنترلی مشعل نوشته شده است. در مکان‌هایی که ممکن است مواد قابل اشتعال در زیر گرماتاب انباشته شود، شرکت تولیدکننده این مواد ملزم به تعیین فواصل ایمنی است ( تعیین حداقل فاصله مجاز از وسایل گرمایشی برای جلوگیری از اشتعال)

تخلیه محصولاتِ احتراق

دود (محصولاتِ احتراق ) می‌تواند به‌صورت تهویه طبیعی یا با اتصال لوله‌ای به قطر 100 الی 150 میلی‌متر به تبدیل خروجی فن مکنده گرماتاب، به خارج از سالن هدایت گردد. در صورتی که سالن از تهویه کافی برخوردار باشد، نصب تعدادی فن تخلیه مناسب جهت افزایش تهویه عمومی سالن، عمل خروج محصولاتِ احتراق را نیز انجام می‌دهد ( با توجه به احتراق تقریباً کامل دستگاه‌ها و نصب آن در زیر سقف یا بالای دیوار ) در این صورت به یک جریان تهویه حداقل 4CFM به‌ازای هر 1000BTU/hr از کل ظرفیت گرماتاب‌های نصب‌شده برای گاز طبیعی ( 4/18CFM به‌ازای هر 1000BTU/hr برای گاز مایع ) نیاز است. لازم به ذکر است افزایش میزان تهویه باعث افزایش تلفات حرارتی نیز می‌شود لذا پیشنهاد ما استفاده از لوله مستقیم جهت هدایت محصولاتِ احتراق به خارج از سالن است چون در این صورت از گردش هوای اضافه به داخل سالن جلوگیری شده و تلفات حرارتی کاهش می‌یابد

۰8

ملزومات نصب

نصب و راه‌اندازی و خدمات دستگاه‌ها باید توسط پیمانکار مجاز انجام شود. نصب و راه‌اندازی باید بر اساس کتابچه راهنما و با رعایت دستورالعمل‌های ذکر شده صورت گیرد. همچنین طراحی و اجرای لوله‌کشی گاز باید توسط مجریان مورد تأیید شرکت گاز منطقه مربوطه و بر اساس ظرفیت حرارتی و میزان مصرف گاز هر یک از دستگاه‌ها انجام شود.

۰9

ایمنی شما

بهره‌وری مفید از سیستم‌های گرمایش تابشی منوط به استفاده صحیح و رعایت تمامی اقدامات ایمنی است. لذا باید با دقت مراحل نصب و راه‌اندازی را از روی کتابچه راهنمای ارائه شده با گرماتاب دنبال کنید. بنزین یا سایر مواد قابل اشتعال را در مجاورت گرماتاب نگهداری نکنید. هرگز گرماتاب یا لوله‌های آن را زمانی که در حال کار است لمس نکنید. تهویه کافی باید مطابق با دستورالعمل‌های ذکر شده در کتابچه راهنما تأمین شود.
